Cosmo-Z Mini2販売開始のお知らせ

2023/6/28

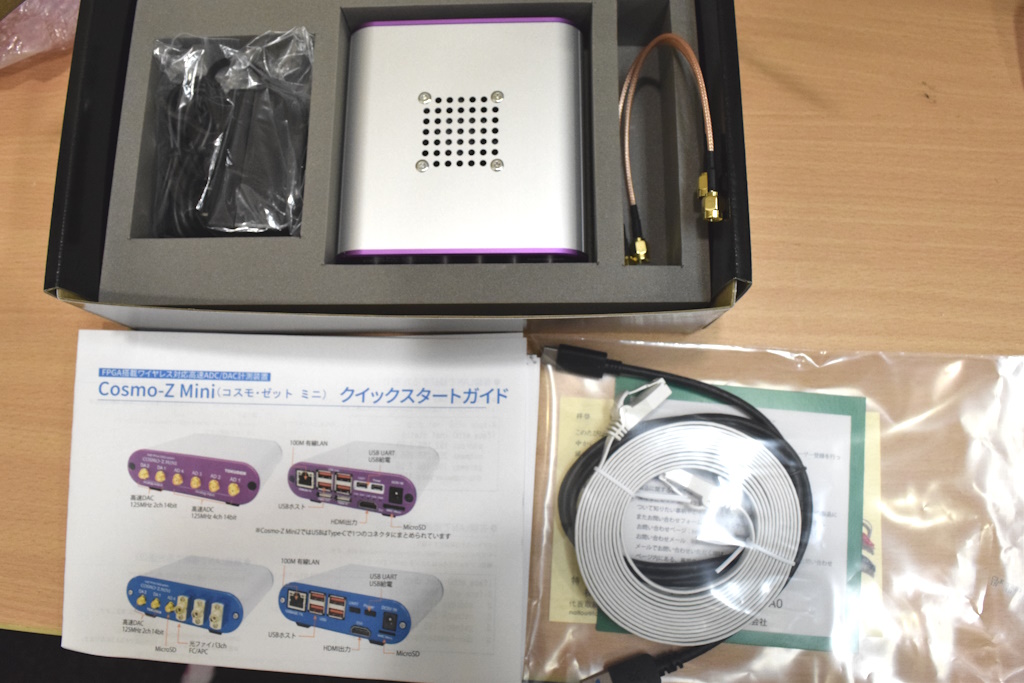

大変長らくお待たせいたしました。Cosmo-Z Mini2の販売を開始します。

Cosmo-Z Mini2は各種の物理実験用途に特化した高速ADC/DACボードで、Cosmo-Z Miniの後継となります。

Cosmo-Z Mini2は以下のような特徴を持ちます。

14bit 125MHz ADC 4ch
14bit 125MHz DAC 2ch
1000BASE-T LAN
USBホスト 4ポート
汎用ディジタル入力4bit 出力4bit
USB Type-Cコネクタ
アナログ入力回路の改良
- 50Ω終端抵抗の切り離しが可能
- 入力アンプ(x1/x11切り替え)搭載
- 入力アンプの切り離しが可能
SMA版とLEMOコネクタ版の提供

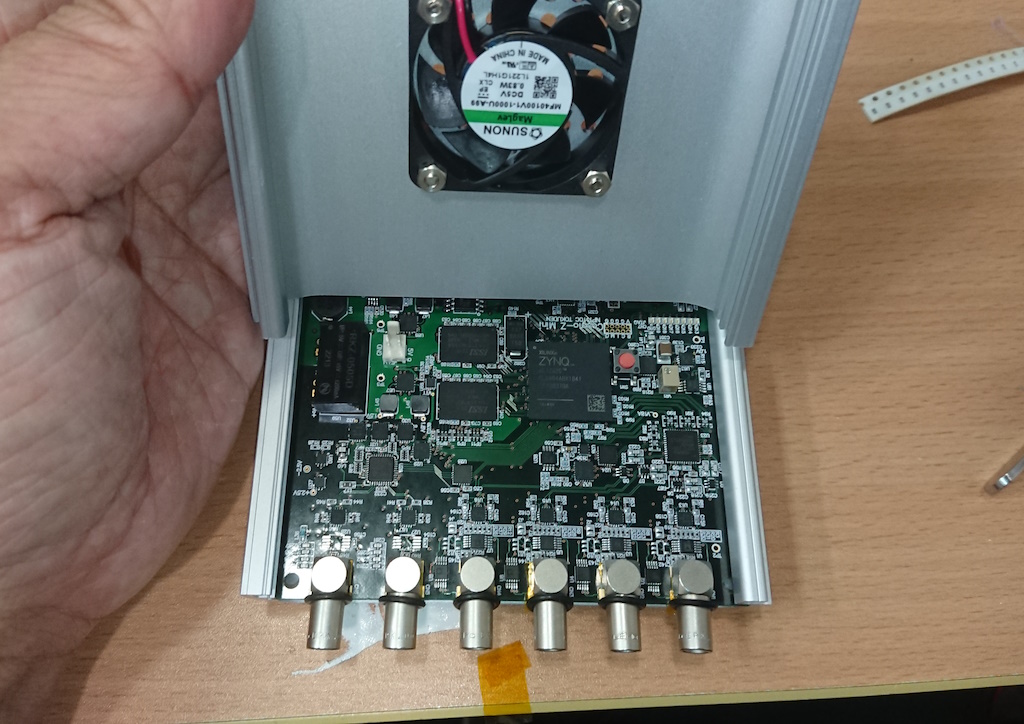

冷却FAN搭載

※太字の部分が初代Cosmo-Z Miniよりアップデートされた箇所です。

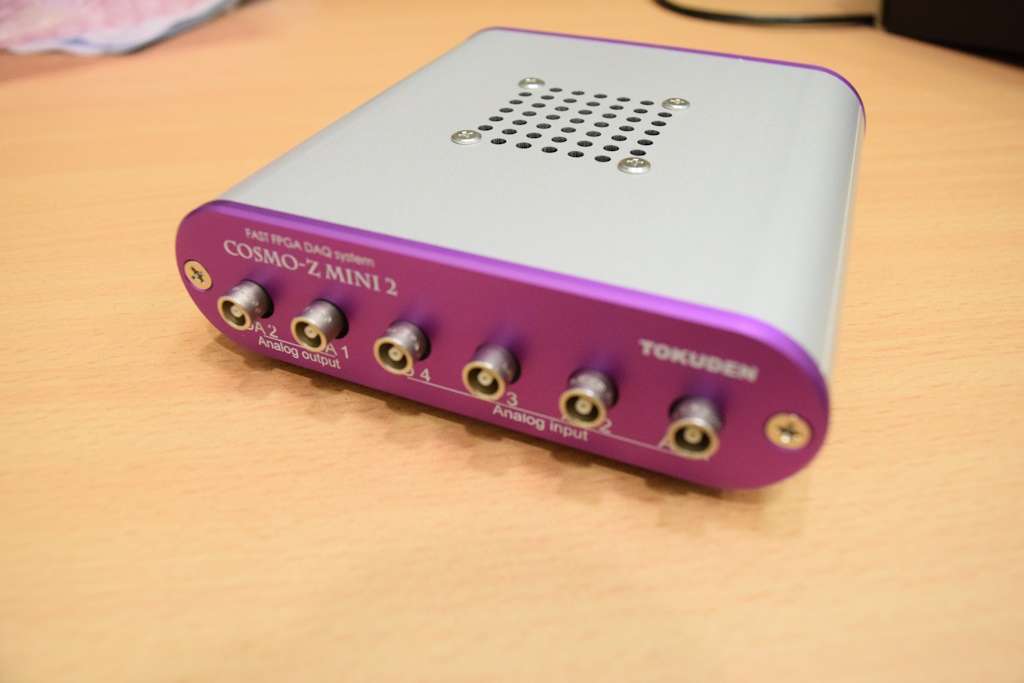

(LEMO版クリックで拡大)

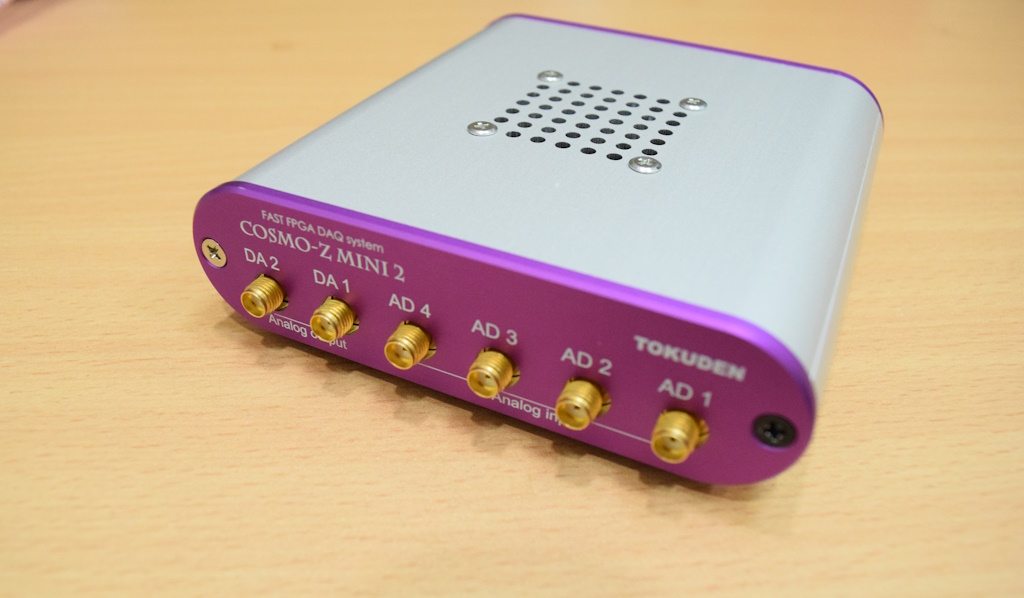

(SMA版クリックで拡大)

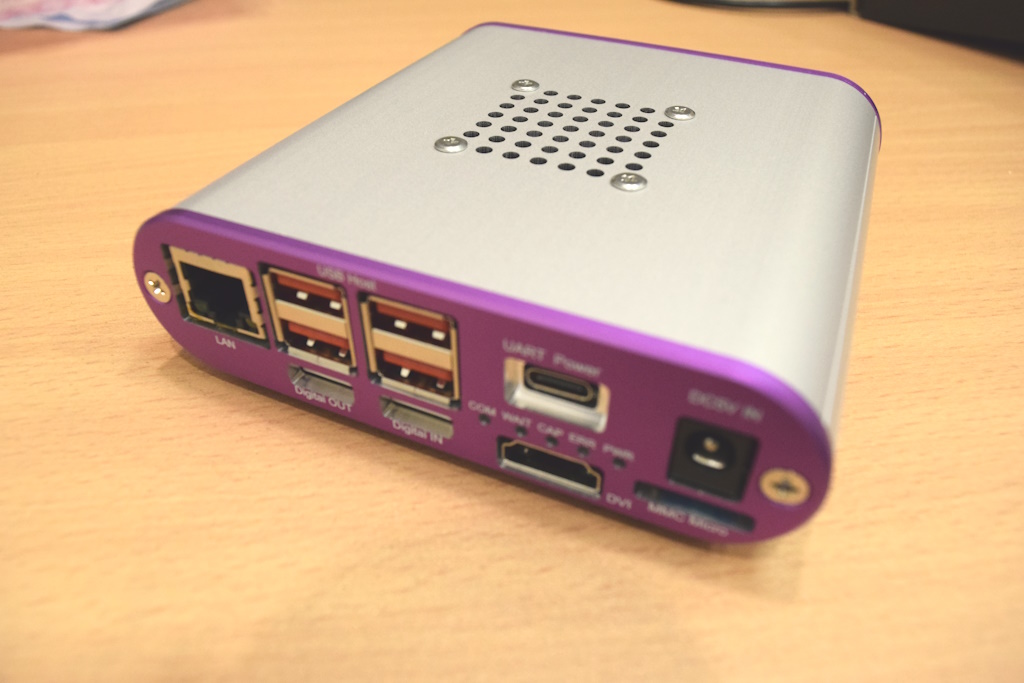

(フロントパネルクリックで拡大)

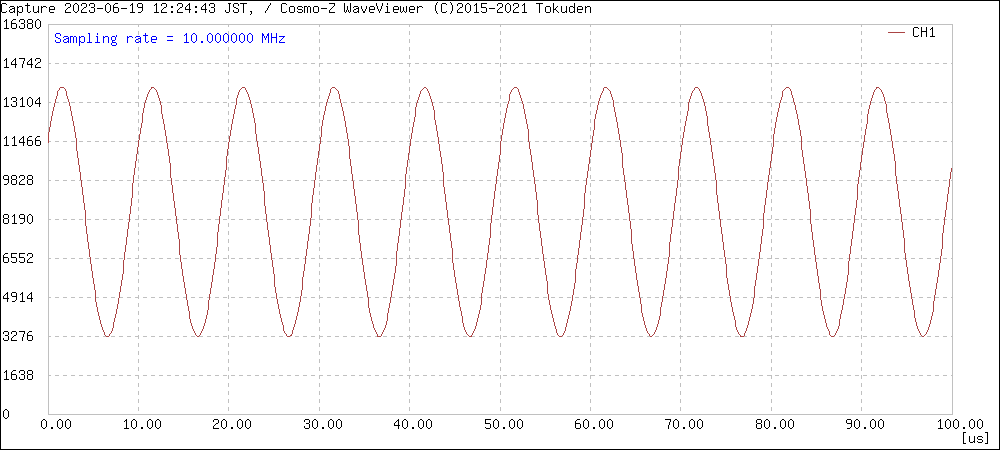

アナログ性能

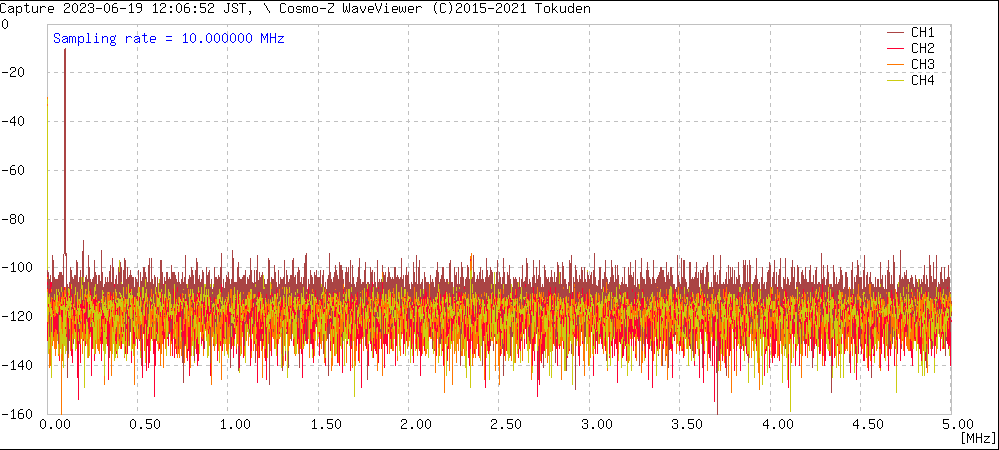

100kHzでの歪率も約-80dBで、極めて歪の少ない測定が可能です。

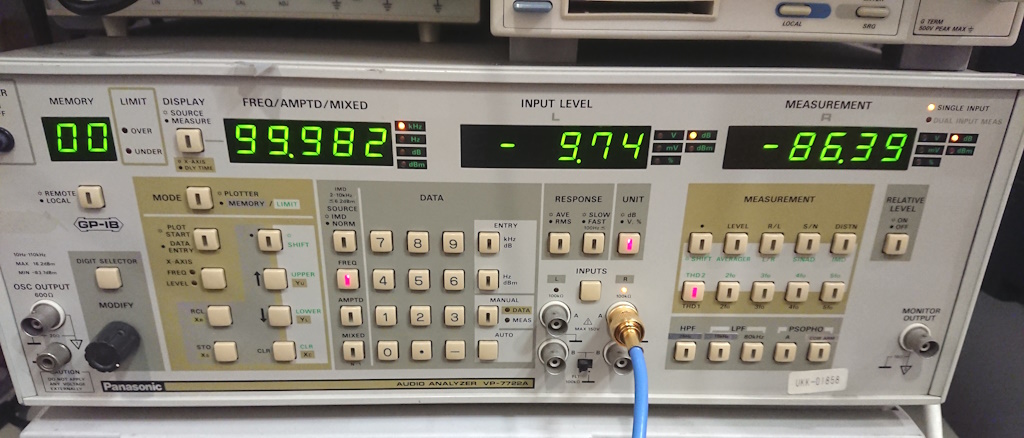

DAコンバータは、100kHzにおいて-80dBの歪率を達成しました。

主な改善点

通信機能の強化

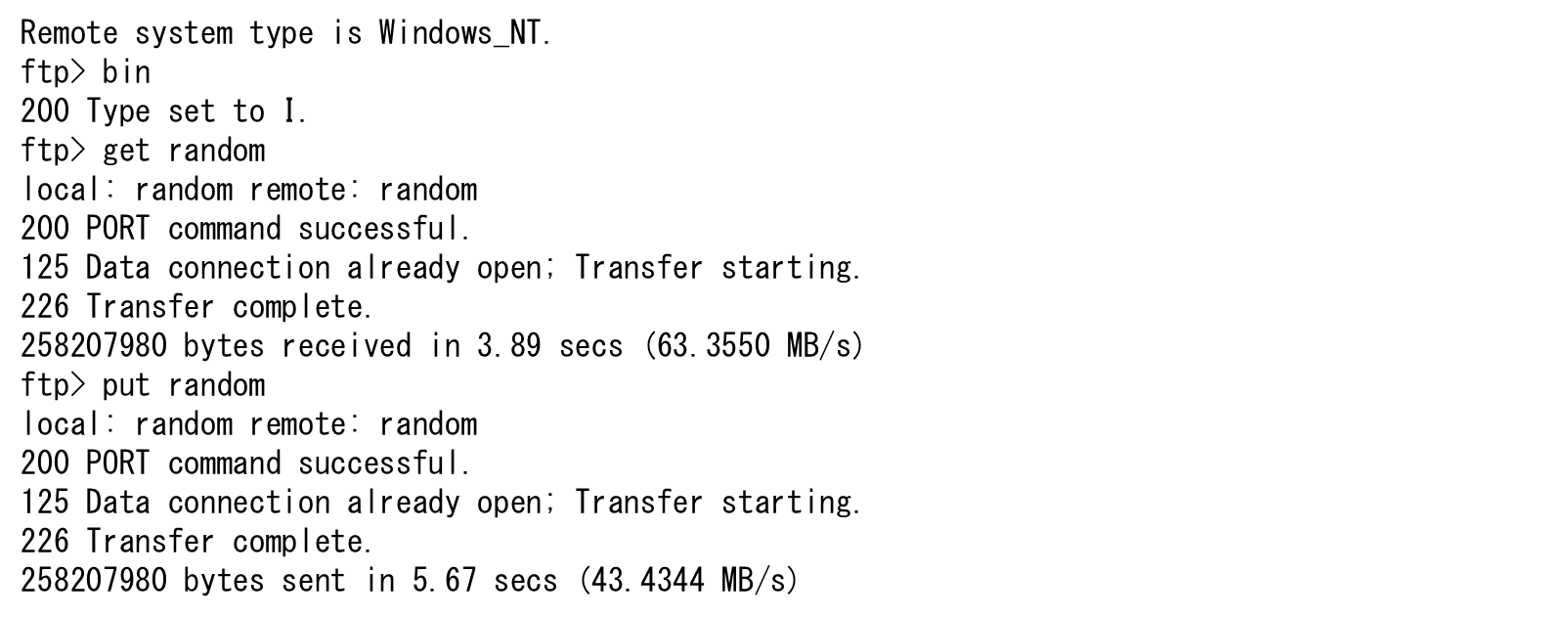

従来のCosmo-Z MiniのLANは100BASE-TXでしたが、今回のアップデートにより1000BASE-Tとなったことで、毎秒数十MBytesのデータ転送が可能になりました。

USB Type-Cの採用

シリアルコンソール接続とUSBからの電源供給を1つのUSBコネクタで兼ねられるよう、USB Type-Cコネクタを採用しました。

アナログ入力の改善

アナログ入力フロントエンドを改良し、入力終端50ΩのON/OFF、アンプ使用の有無、アンプゲインの1倍/11倍を切り替えられるようにしました。これによって微小信号をそのまま本機に入力することや、入力バイアス電流を減らした測定、可能な限り高速な測定のコンフィグレーションがコマンドによって切り替えられようになりました。
