Cosmo-Z MiniのGPIO

Cosmo-Z MiniのGPIOは入力4bit、出力4bitが用意されていて、ピン配置は下記のとおりです。

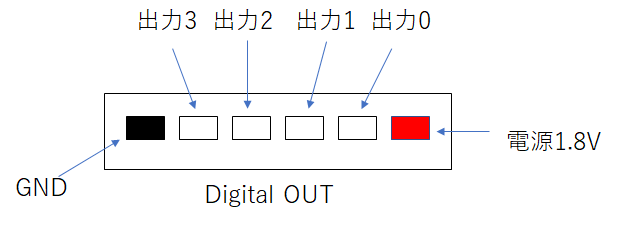

汎用出力ポート

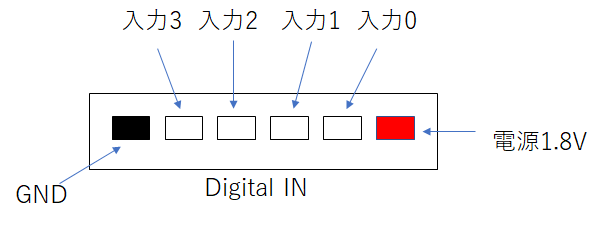

汎用入力ポート

適合コネクタ

基板上のコネクタはJST社のS6B-ZR-SM2-TFを使用しています。

これに勘合するハウジングとしてはZHR-6が、コンタクトにはS6B-ZR-SM2-TFまたはS6B-ZR-SM2-TFが挙げられます。

注意点

電源1.8Vは「装置内部の1.8V電源」に接続されています。絶対に3.3Vなどの高い電圧を外部から加えないようにしてください。
基板上のジャンパを切断することで電源出力を切断し、外部からIO電圧を供給することができるようになります。その場合は出力振幅は外部IOの電圧にすることができます。
Cosmo-Z MiniのFPGAでは、これらのピンはユーザ回路で使用できるようにはなっていません。ユーザ回路で使用するためのFPGAの設計方法についてはご相談ください。

06ZR-8M-P
