高速アナログ入力の特性

Cosmo-ZおよびCosmo-Z Miniの高速アナログ入力は8ch,80~125MHz,12~16bit精度です。

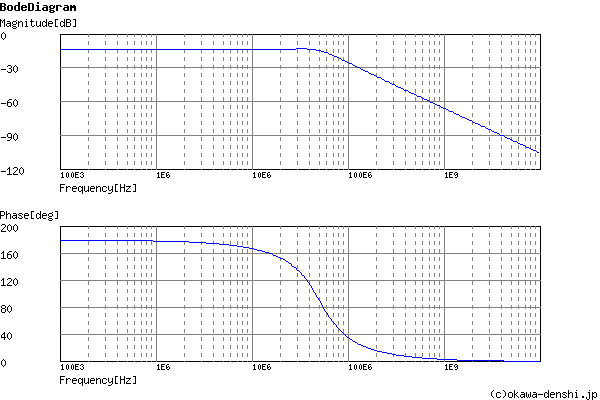

標準仕様は、±0.5Vフルスケール、歪率-80dB、カットオフ周波数は51MHzとなっていますが、OPアンプ周辺の抵抗値を変更することでフルスケールやカットオフ周波数は変更可能です。ご注文時にご希望のフルスケールとカットオフ周波数をご指定ください。

入力には保護用ダイオードが入っているため、10V以上の電圧が加わった場合にはダイオードが導通して保護されます。ダイオードを流れる電流によって、ソース機器またはCosmo-Zに損傷を与えないように、10V以上の電圧が加わるような装置を接続する場合はご注意ください。
