C/C++によるローカルアプリ開発

このページではCosmo-ZのLinux上で動作するプログラムの開発方法について説明します。

Cosmo-ZはデュアルコアのARM Cortex-A9が動作する組み込みLinuxマシンであり、Cコンパイラが標準でインストールされているので、何か新しいツールをインストールしなくてもC/C++のプログラムをCosmo-Z上でビルドして実行できるようになっています。

このページでは単純なプログラムを作成して、波形のキャプチャができるようにします。トリガの設定やイベントキャプチャについては後のページで解説します。

最初のプログラム

Cosmo-Zのローカルアプリを開発するには、Cosmo-Zの/home/shareディレクトリにある以下の2つのファイルを使います。

  • cosmoz.h
  • libcszapi.a

最初に以下のプログラムを作成し、/home/share/csztest.cppとして保存します。

#include "cosmoz.h"

int main () {
    csz_open(INTERFACE_ZYNQ,NULL);
    printf("FPGA Version=%08X\n",csz_fpga_version());
    printf("Currnet temperature=%f\n",csz_xadc_tempe());
    csz_close();
}

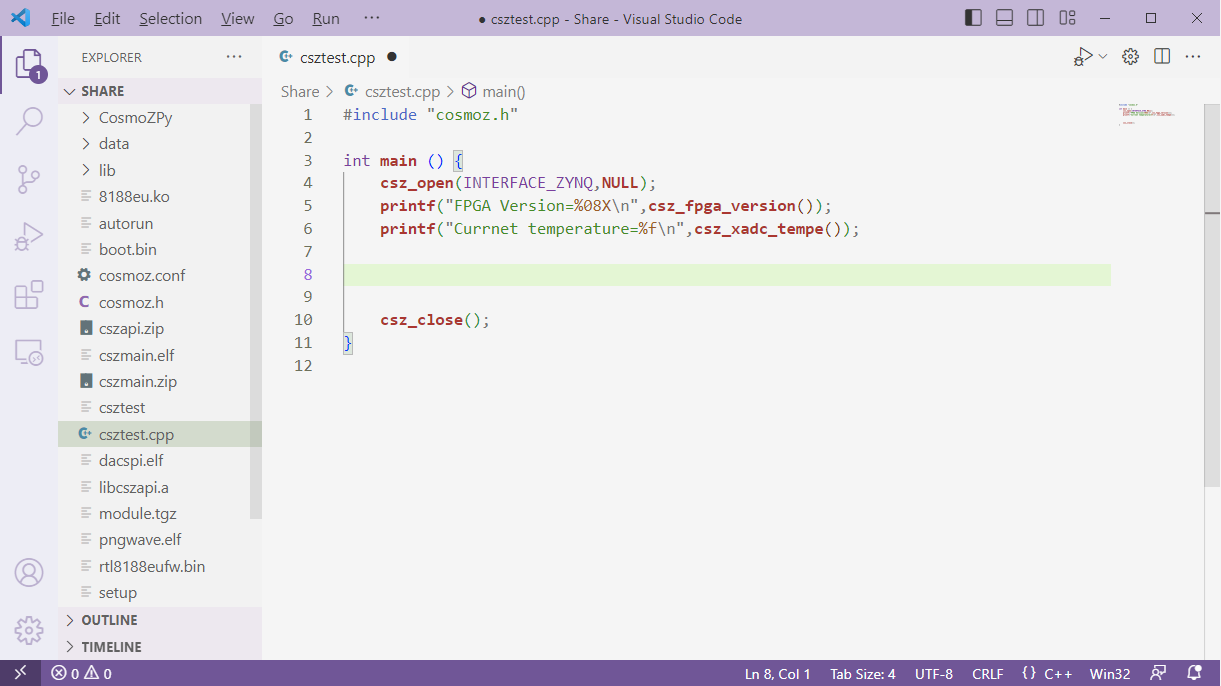

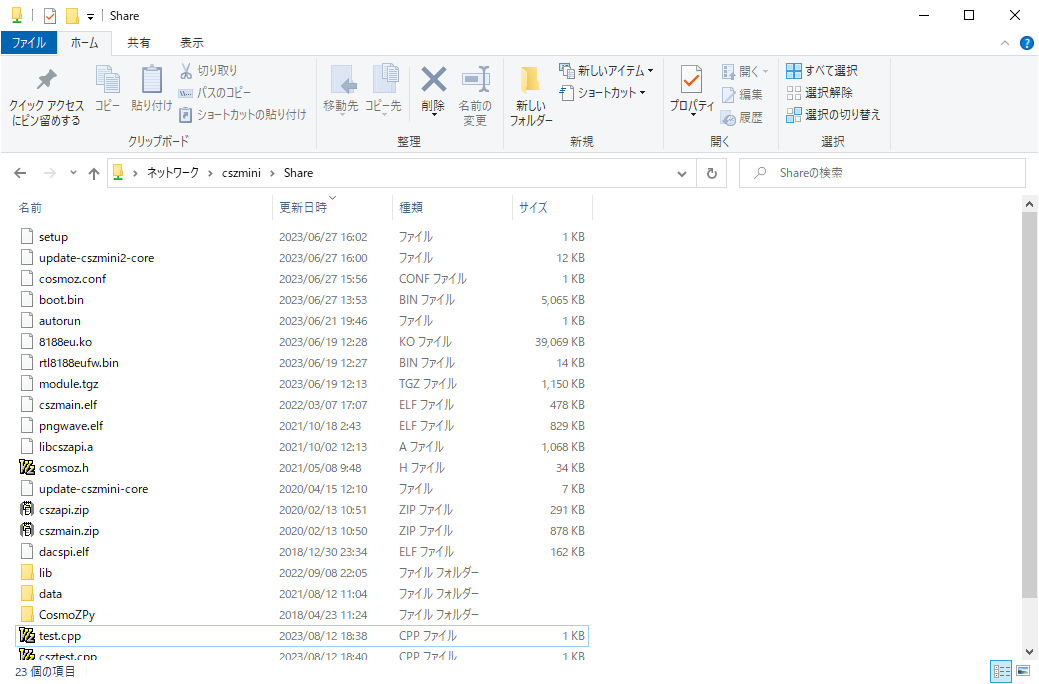

Cosmo-ZのコンソールやSSHからviやemacsを使っても良いのですが、最も簡単な方法はWindowsのエクスプローラで\cosmoz\share (Cosmo-Z Miniの場合は\cszmini\share)と入力し、Shareフォルダを開いて、Windowsのエディタで編集する方法です。

関数の説明

Cosmo-ZのAPI関数はcsz_という名前で始まります。

  • csz_open・・・Cosmo-Zのドライバに接続するための関数です。ローカルアプリケーションを作る場合はINTERFACE_ZYNQを指定します。第二引数にはNULLを入れておきます。
  • csz_fpga_version()・・・FPGAに埋め込まれたバージョン番号を読みだします。バージョン番号は16進数8桁で、最初の6桁はFPGAが作られた年月日になっていて、最後の2桁はその日の中の改版番号です。
  • csz_xadc_tempe()・・・FPGA内の内蔵ADCで測ったFPGAの温度を返します。

コンパイル

プログラムを作成したらcdコマンドで/home/shareディレクトリに移動して、以下のようにしてコンパイルします。

g++ csztest.cpp libcszapi.a -o csztest

csztestというファイルが出来上がるので/home/shareディレクトリで実行します。

FPGAに埋め込まれたバージョン番号と現在のFPGA温度が表示されます。

root@cszmini:/home/share# ./csztest
FPGA Version=23070908
Currnet temperature=62.751306

ADコンバータの値を読む

次にADコンバータの値を単純に読みだして表示するプログラムを作成します。

#include "cosmoz.h"

int main () {
    csz_open(INTERFACE_ZYNQ,NULL);
    for(int ch=0;ch<4;ch++) {
        printf("CH%d\t",ch + 1);
    }
    printf("\n");
    for(int ch=0;ch<4;ch++) {
        printf("%d\t",csz_adc_val(ch + 1));
    }
    printf("\n");
    csz_close();
}

このプログラムではcsz_adc_val(ch)という関数を使用しています。この関数は指定されたチャネルのADCの値を読むことができます。

前のプログラムと同様に

g++ csztest.cpp libcszapi.a -o csztest

でコンパイルします。

実行結果は次のとおりです。

root@cszmini:/home/share# ./csztest
CH1     CH2     CH3     CH4
8602    8714    11320   12064

ADC値の換算方法

csz_adc_valで返される値は生のADC値です。ADCが12bitの場合は0～4095、14bitの場合は0～16383、16bitの場合は0～65535となります。これを電圧に換算するには、

計測電圧 = (ADC値/分解能) * (最大電圧 - 最小電圧) + 最小電圧

とします。

また、標準のハードウェアでは最大電圧は通常は0.5、最小電圧は通常は-0.5です。電圧レンジを変更している場合はこの限りではありません。

ADC値と同時に電圧を表示するように改良したプログラムの例を示します。

    uint32_t adcval[4];
    for(int ch=0;ch < 4;ch++) {
        adcval[ch] = csz_adc_val(ch + 1);
    }
    for(int ch=0;ch < 4;ch++) {
        printf("%d\t",adcval[ch]);
    }
    printf(" [ADC]\n");
    for(int ch=0;ch < 4;ch++) {
        printf("%.3f\t",adcval[ch] / 16384. - 0.5);
    }
    printf(" [V] \n");

実行結果は以下のようになります。

root@cszmini:/home/share# ./csztest
CH1     CH2     CH3     CH4
8599    8716    4851    4918     [ADC]
0.025   0.032   -0.204  -0.200   [V]

連続同時サンプリング

csz_adc_val()は、関数を呼び出した時点でADCの値をサンプリングしているため、複数チャネルの同時サンプリングはできません。適当なタイミングでサンプリングされるので、サンプリングされた時刻もわかりません。

同時サンプリングを行うにはcsz_capture_execute関数を使用します。データの取り出しにはcsz_capture_datacopy関数を使用します。

以下にサンプルプログラムを示します。

#include "cosmoz.h"
#include <unistd.h>

int main () {
    csz_open(INTERFACE_ZYNQ,NULL);
    csz_adc_freq(80);
    usleep(100000); // ADC周波数を変えた場合は30ms以上のWaitが必要
    const int DATASIZE=10000;
    CAPTURE_INFO info;
    info = csz_capture_execute(0xff,DATASIZE,CAPTRIG_AUTO,1);
    if(info.result != CAPRESULT_SUCCESS)
    {
        printf("キャプチャエラー\n");
        csz_close();
        return -1;
    }
    printf("time[ns]\tCH1\tCH2\tCH3\tCH4\n");
    uint16_t *data1 = new uint16_t[DATASIZE];
    uint16_t *data2 = new uint16_t[DATASIZE];
    uint16_t *data3 = new uint16_t[DATASIZE];
    uint16_t *data4 = new uint16_t[DATASIZE];
    csz_capture_datacopy(info,1,data1); // CH1を読む
    csz_capture_datacopy(info,2,data2); // CH2を読む
    csz_capture_datacopy(info,3,data3); // CH3を読む
    csz_capture_datacopy(info,4,data4); // CH4を読む
    for(int i=0;i < DATASIZE;i++) {
        printf("%0.1f\t%d\t%d\t%d\t%d\n",i * 12.5,data1[i],data2[i],data3[i],data4[i]);
    }
    delete[] data1;
    delete[] data2;
    delete[] data3;
    delete[] data4;
    csz_close();
}

ADC周波数の設定

csz_adc_freq(80)はADコンバータのサンプリング周波数を80MHzに設定します。単位はMHzで、設定可能な値は1,2,4,8,10,16,20,25,40,50,80,100,125です。

この関数を呼び出してサンプリング周波数を変更した後、ADCが正しいデータを送ってくるようになるまで100msほど待ってください。

キャプチャ関数の説明

csz_capture_execute はキャプチャを実行する関数です。

プロトタイプ宣言は、

CSZAPI CAPTURE_INFO CSZCALL csz_capture_execute(
    uint32_t chmask,
    int length,
    CAPTURE_TRIGGER type,
    int maxseq);

です。

第1引数のchmaskは、どのチャネルをサンプリングするかをビットマスクで指定します。例えば0x15にした場合、二進数で00010101なので、CH1、CH3、CH5をキャプチャします。

第2引数のlengthはキャプチャしたい長さです。10,000,000くらいまでの値を指定することが可能ですが、キャプチャしたデータのサイズは (チャネル数×長さ×2) Byte になります。512MByteを超えないようにしてください。

第3引数のCAPTURE_TRIGGER typeには、CAPTRIG_AUTO か CAPTRIG_NORMAL を指定します。CAPTRIG_AUTOはトリガがなくてもキャプチャを行います。CAPTRIG_NORMALはトリガが入るまでキャプチャの開始を待ちます。

第4引数のmaxseqはシーケンシャルモードで使います。通常は0または1を指定します。(0も1もどちらも同じ意味で、シーケンシャルモードを使わないことを意味します。)

実行結果はCAPTURE_INFO型の構造体で返されます。CAPTURE_INFO構造体には以下に示すような情報が格納されています。

型 変数名 機能
CAPTURE_RESULT result

キャプチャ実行結果
CAPRESULT_SUCCESS　キャプチャは成功した
CAPRESULT_ABORTED　ユーザからの指示で中断された
CAPRESULT_ERROR　データの転送が間に合わない
CAPRESULT_ANOTHERRUN　 他のキャプチャが動作中
CAPRESULT_TRIGGER_TIMEOUT　トリガ待ち状態
CAPRESULT_CORRUPTED 取得したデータが壊れている
uint32_t chmask キャプチャしたチャネル
int chcount キャプチャしたチャネル数
int length キャプチャ長
int iteration 繰り返し回数
int maxseq 最大シーケンス長
CAPTURE_TRIGGER trig

キャプチャトリガの種類
CAPTRIG_AUTO　　　オシロのAUTOと同じ
CAPTRIG_NORMAL　　オシロのNORMALと同じ
CAPTRIG_MESUNIT　イベントモードで秒数で指定
CAPTRIG_EVENT　イベントモードでイベント数で指定
CAPTRIG_LAST 　最後に表示した波形を再取得
time_t start_time 開始時刻
time_t end_time 終了時刻
double sampling_rate サンプリングレート
int adc_freq 実行開始時のADC周波数
int adc_div 実行開始時のデシメーション比
int resolution 分解能(bit単位)
uint32_t gps_time 実行開始時のGPS時刻
uint32_t gps_10ns 実行開始時のGPS時刻 10ns単位
uint32_t gps_maxcount 実行開始時のGPS最大カウント
uint64_t start_time48 実行開始時の48bitタイムスタンプ
uint32_t top_addr 格納される物理アドレスの先頭
uint32_t bot_addr 格納される物理アドレスの最後尾
uint32_t last_addr 格納された物理アドレスのlast
int mesp 現在読み出し中のデータのポインタ
int evcount 現在読み出し中のデータの数
uint32_t prev_capaddr イベントキャプチャのデータをここまで読んだポインタ
uint32_t start_addr イベントキャプチャのデータが入っている先頭アドレス

RESULTは実行結果で、CAPRESULT_SUCCESSを返した場合はキャプチャは成功です。

この構造体を参照することで、キャプチャ時のADC分解能やサンプリングレート、開始時刻、データ長などを知ることができます。

実行結果

実行結果を示します。最初の列は時刻、2番目の列はCH1、3番目の列はCH2、4番目の列はCH3、5番目の列はCH4のデータとなります。得られたADCの値を電圧に変換するにはADCの分解能の情報が必要ですが、(1 << info.resulution)-1 で取得することができます。

root@cszmini:/home/share# ./csztest
time[ns]        CH1     CH2     CH3     CH4
0.0     8597    8713    4727    11307
12.5    8605    8714    4736    11330
25.0    8606    8712    4737    11350
37.5    8598    8711    4742    11372
50.0    8603    8717    4744    11396
62.5    8601    8712    4755    11415
75.0    8600    8714    4757    11437
87.5    8605    8714    4760    11457
100.0   8599    8712    4770    11476
112.5   8605    8710    4771    11495
125.0   8599    8714    4780    11514
137.5   8599    8707    4786    11533

コマンドを実行する際に、

./csztest > test.txt

としてテキストファイルに出力して、それをWindowsのエクスプローラで開いてテキストエディタで開いてコピーペーストして、Excelに貼り付ければ波形をグラフ化できます。
