Cosmo-Zのハードウェア

Cosmo-Z Type-C基板の構成

Cosmo-Zのハードウェアの主な構成要素を説明します

アナログ入力・・・SMAまたはLEMOの信号入力コネクタです
リセットスイッチ・・・押すとZYNQが再起動します
起動モードスイッチ・・・左側の場合はデバッグモードとなります。通常動作時は右側にします。
GPIO・・・ユーザアプリが使用可能な汎用入出力ポートです
FAN用電源コネクタ・・・5V DC出力のコネクタです
5VDC電源入力・・・5V DCの電源入力です
GigabitEther・・・Power Over Ether対応のGigabitEtherです
USB-UART・・・LinuxのシステムにログインできるUSB仮想シリアルポートです
PCI Express・・・PCI Express Cabling規格のコネクタで、ZYNQのGTXに接続されています
ユーザ用スイッチ・・・ユーザアプリケーションで使用可能なスイッチです
ギガビットトランシーバ・・・ユーザアプリケーションで使用可能なGTXポートです
SATAコネクタ・・・ZYNQのGTXに接続されていますが、IPコアが入っていないため、動作しません。ユーザがIPコアを作成し、Linuxに認識させることができればHDDやSSDが接続できます。

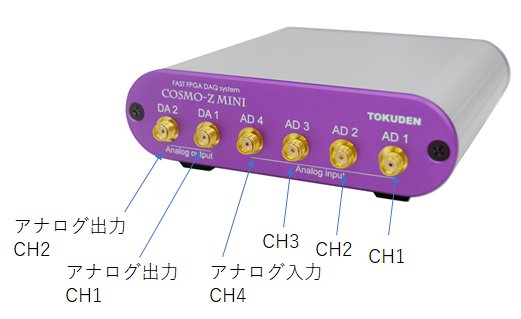

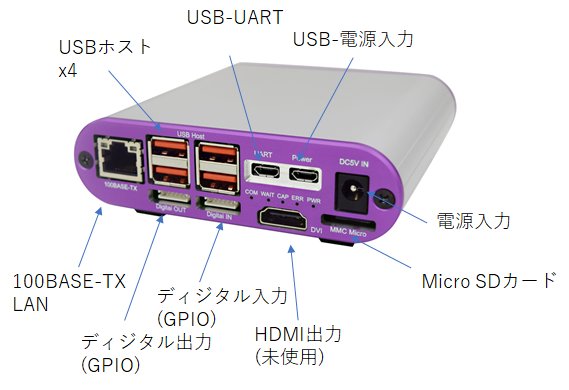

Cosmo-Z Miniのハードウェアの主な機能を説明します

100BASE-TX LAN・・・100BASEの有線LANです
ディジタル出力・・・汎用のGPIOポートです
ディジタル入力・・・汎用のGPIOポートです
USBホスト・・・USBメモリや、USB-WiFiを挿すことができます
HDMI出力・・・内蔵Linuxのデスクトップ画面が出力されるHDMI出力です。画像用のメモリと計測用のメモリが共有されるためパフォーマンスが下がるので、デフォルトでは無効になっています。
Micro SDカード・・・起動イメージの書かれたSDカードを装着します
USB-UART・・・LinuxのシステムにログインできるUSB仮想シリアルポートです
USB-電源入力・・・モバイルバッテリ等を接続してフィールド運用する際に用います
電源入力・・・5V DCの電源入力です
