電圧軸設定

電圧軸設定

オシロのツマミ風の操作パネルです。

V/div・・・回すと、電圧レンジが拡大縮小します。
offs・・回すと、波形が上下に移動します。クリックすると0になります。
Trig・・・小さいツマミを回すと、トリガタイプを変更できます。クリックすると、トリガタイプをOFFにします。
Trig・・・中くらいのツマミを回すと、トリガレベルを変更できます。クリックすると、トリガレベルが0Vになります。

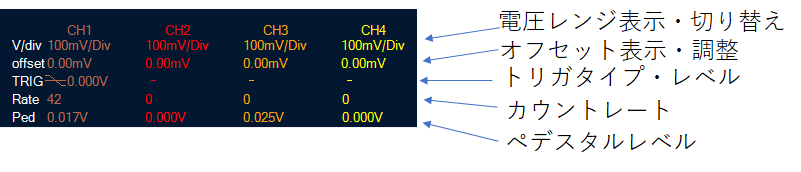

電圧軸表示・設定

現在の電圧軸の設定が表示されるほか、マウスホイールで調整できます。

V/div・・・現在の電圧レンジを表示します。マウスホイールすると切り替わります。
offs・・現在のオフセット電圧を表示します。マウスホイールすると移動します。クリックすると0になります。
Trig・・・「－」と書かれた部分はトリガタイプを示します。マウスホイールで切り替わり、右クリックで選択できます。左クリックでOFFになります。
また、数字の上でマウスホイールすると、トリガレベルが上下します。クリックすると、トリガレベルが0Vになります。
Rate・・トリガのカウントレート（毎秒何回のトリガが発生しているか）を表示します
Ped・・ペデスタルの意味で、無信号時の電圧レベルを表示します。
