画面の見方

Cosmo-Z Scope の画面を次の図に示します。(v0.8.3.0)



メインメニュー

ファイルメニューや、ウィンドウなど、様々なメニューがありますが、実装されていない機能も多くあります。

現時点で使用可能なものは以下のとおりです。

  • ファイル
    • 新規作成
      • 空の波形・・新しい波形ビューを作ります
      • テスト波形・・テスト波形を作ります
    • 開く・・csd形式で保存したデータファイルやmcaファイルを読み込みます
    • 保存・・波形をCosmo-Z Scopeの形式で保存します(csd,mca)
    • 波形情報・・波形の取得日やチャネル情報、コメントなどを表示します
    • インポート・・Cosmo-Zのcaptureコマンドで作成したファイルを読み込みます
    • エクスポート・・CSVまたはExcel形式で出力します
    • 終了・・アプリを終了します
  • ハードウェア
    • LAN接続・・Cosmo-Z上のサーバ(cszserver)にLANで接続します
    • ハードウェア情報・・Cosmo-Zのハードウェア情報を表示します
    • ADCリセット・・ADCにリセットコマンドを送ります
    • 切断・・サーバから切断します
  • 計測・・・すべてのメニューが未実装
  • 拡張機能
    • 放射線信号処理・・放射線用の信号処理回路のコントロールパネルを開きます
    • MCA・・・放射線のスペクトラムを表示するMCAのビューを開きます
  • トリガ・・・すべてのメニューが未実装
  • カーソル・・・すべてのメニューが未実装
  • 表示
    • 色の設定・・画面の配色を変更します
  • ウィンドウ
    • 新しい波形ウィンドウ・・新しい波形ビューを作ります
    • フロート表示・・ビューがアプリから離れます
    • ドッギング・・実装されていません
    • 水平に並べて表示
    • 垂直に並べて表示
    • 整列して表示
    • その他の波形ウィンドウ・・たくさんのビューを開いたときに選択できます

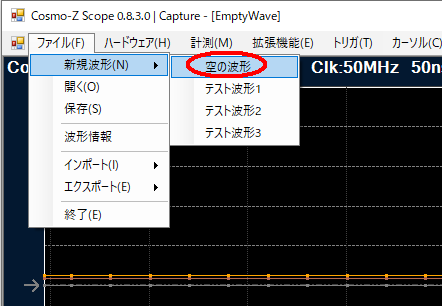

新しい波形ビューを開く場合は、メインメニューから「ファイル」→「新規作成」→「空の波形」を行うか、「ウィンドウ」→「新しい波形ウィンドウ」で操作します。













マルチ・ウィンドウ

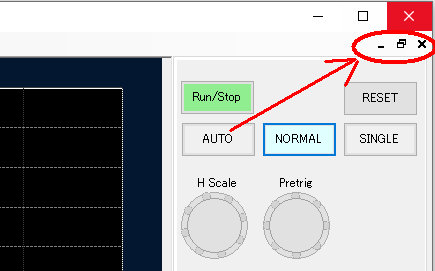

画面の右上にある小さなボタンを押すと、波形ビューを小さくすることができます。

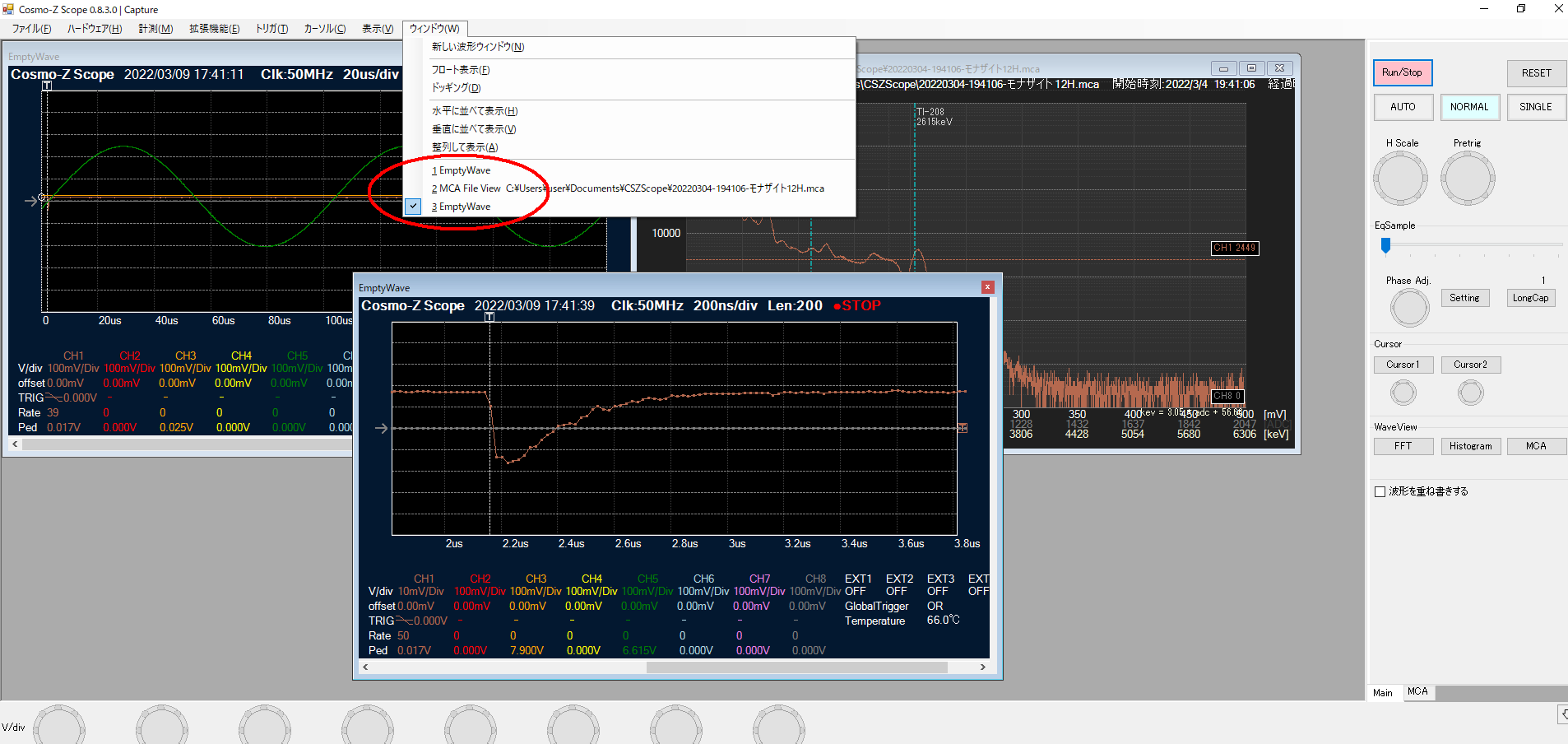

また、複数の波形ビューやスペクトラムビューを開いた場合には、メインメニューの「ウィンドウ」で一覧を見て切り替えることができるほか、Cosmo-Z Scopeの中で同時に開くことができます。



ビュー切り替え

FFTやヒストグラムビュー、MCAビューに手軽に切り替えるためのボタンです。



コントロールパネル切り替え

オシロモードでのコントロールパネルと、MCAの情報が表示されるコントロールパネルを、切り替えます。



等価サンプリング・コントロール

最大7.68GHzの等価サンプリング機能を有効にするコントロールパネルです。現在のバージョンでは無効化されています。



FPGA温度

波形がキャプチャされたときのFPGAの温度を示します。70℃を超えていたら危険ですので冷却してください。

ファイルから読み出した波形を表示させている場合は、基本的には波形がキャプチャされたときの温度を示しますが、正しい温度を示さない場合(絶対0度)もあります。
