ファイルへの保存

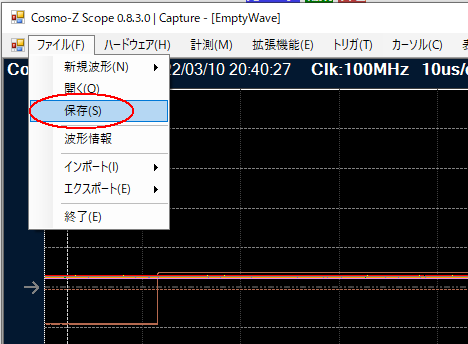

メインメニューの「ファイル」→「保存」を行うと、現在アクティブになっているビューの波形を保存することができます。

保存される拡張子は、生波形の場合は.csd (Cosmo-Z Scope Data fileの意味)で、MCAのビューの場合は.mcaです。いずれも中身はXMLで書かれていて、可能な限り多くの情報が含まれているため、できれば波形はこの「ファイル」→「保存」メニューで保存するようにしてください。

また、波形ビューで右クリックすると表示されるプルダウンからも波形を保存することができます。

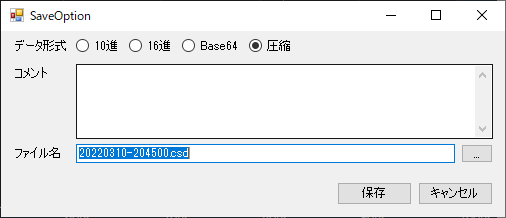

また、波形を保存する前に次のダイアログが表示されます。

データ形式には出来る限り「圧縮」を選んでください。

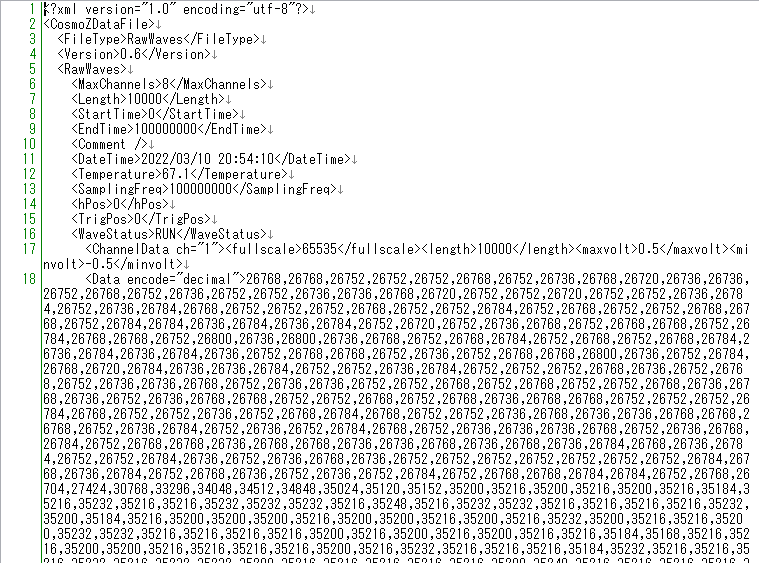

図　「10進」形式で保存した場合のcsdファイルの例

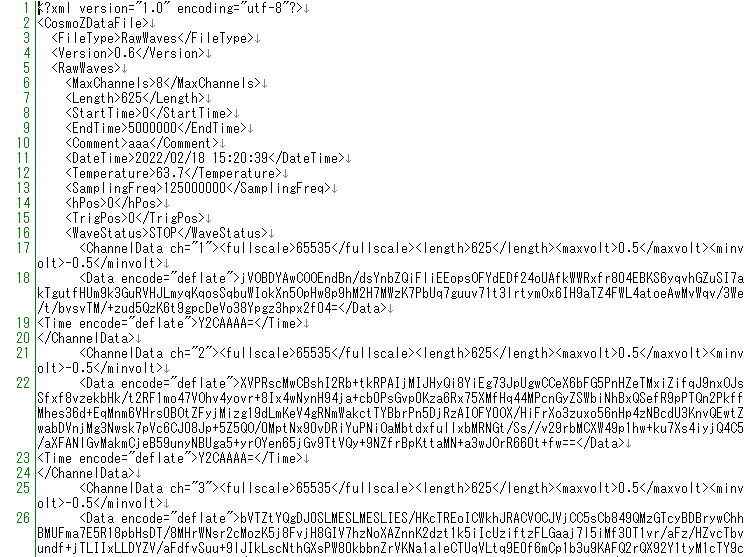

図　「圧縮」形式で保存した場合のcsdファイルの例

コメントというのは波形に付ける説明です。「Aの構成でやってみたらうまくいった」「入力にフィルタを入れてみた」など、実験のメモ的な用途で使います。

ファイル名は、日付と時刻をベースにした名前が自動的に付けられます。用いられる日付と時刻は、保存するタイミングではなく、波形がキャプチャされたタイミングをベースに付けられます。

保存を押すと、ファイルが <Windowsのユーザのドキュメントフォルダ>\CSZScope\ フォルダに保存されます。
