時間軸設定

水平軸設定

H Scaleと書かれたツマミの上でマウスをホイールすると、時間軸の拡大・縮小が行われます。

時間軸の拡大・縮小は、サンプリング長の増減とサンプリング周波数の変更によって行われますが、ディジタルフィルタを使用している場合など、サンプリング周波数を変更したくない場合もあります。

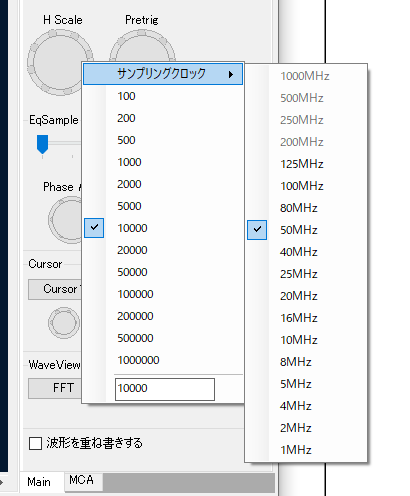

そのような場合は、H Scaleのツマミの上で右クリックして、サンプリング長と周波数を個別に設定できます。

Pretrigの上でマウスをホイールすると、プレトリガの長さを変更できます。

プレトリガは最大256サンプリングなので、125MHzサンプリングの場合は最大1.024μ秒です。今後のバージョンアップで増える予定です。
