オシロスコープ機能について



Cosmo-Z オシロモード



Cosmo-Z オシロモードにより、Cosmo-Zをデジタイザとして使用することができます。

最大32chまで、指定したすべてのチャネルの同時計測が可能です。

メモリ（512MByte）の許す限りの長さの計測ができます。

  • 1ch 125MHzで計測：最大2.0秒
  • 8ch 100MHzで計測：最大0.16秒
  • 32ch 10MHzで計測：最大0.8秒

計測したい周波数、チャネルは自由に選択可能です。

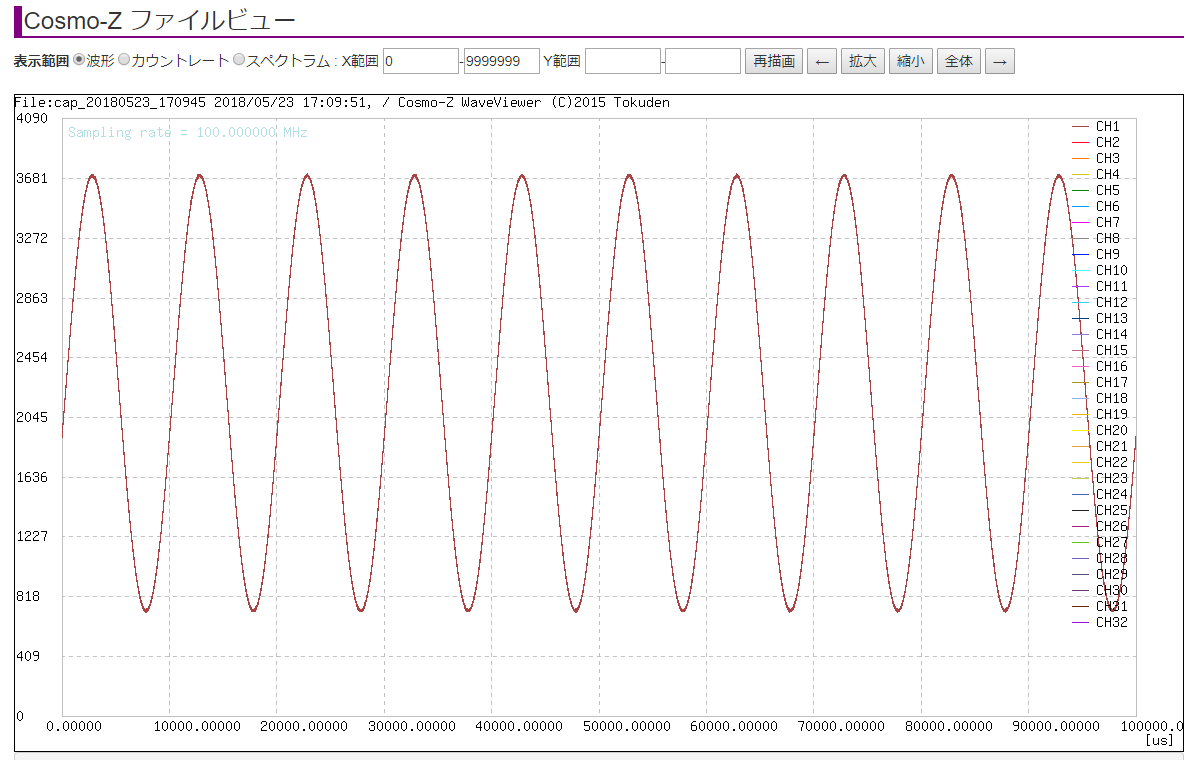

100MHzで、100Hzの正弦波を1000万ポイントの長さ計測

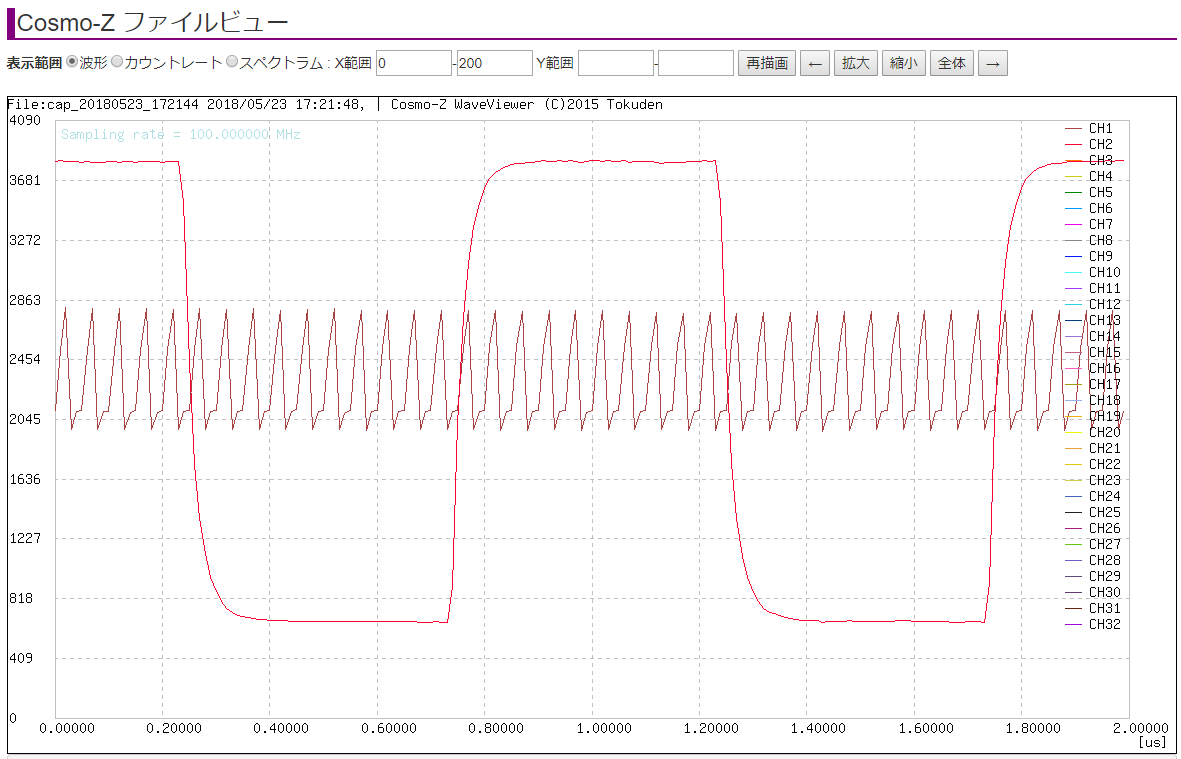

100MHz 2chで、矩形波などを200ポイントの長さ同時計測



※FPGA内部の計測バスの帯域の問題により、計測レートが2GB/sec未満の制約があります。このため、

32ch 100MHzで長時間の記録はできません。
