コントロールパネル

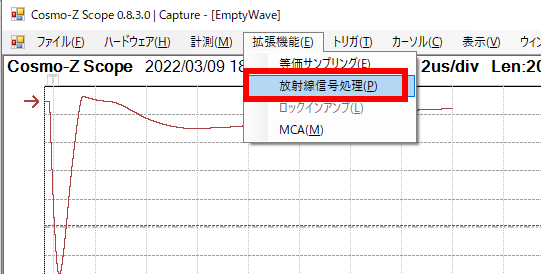

UPPコントロールパネルを開くには、メインメニューで「拡張機能」→「放射線信号処理」を選択します。

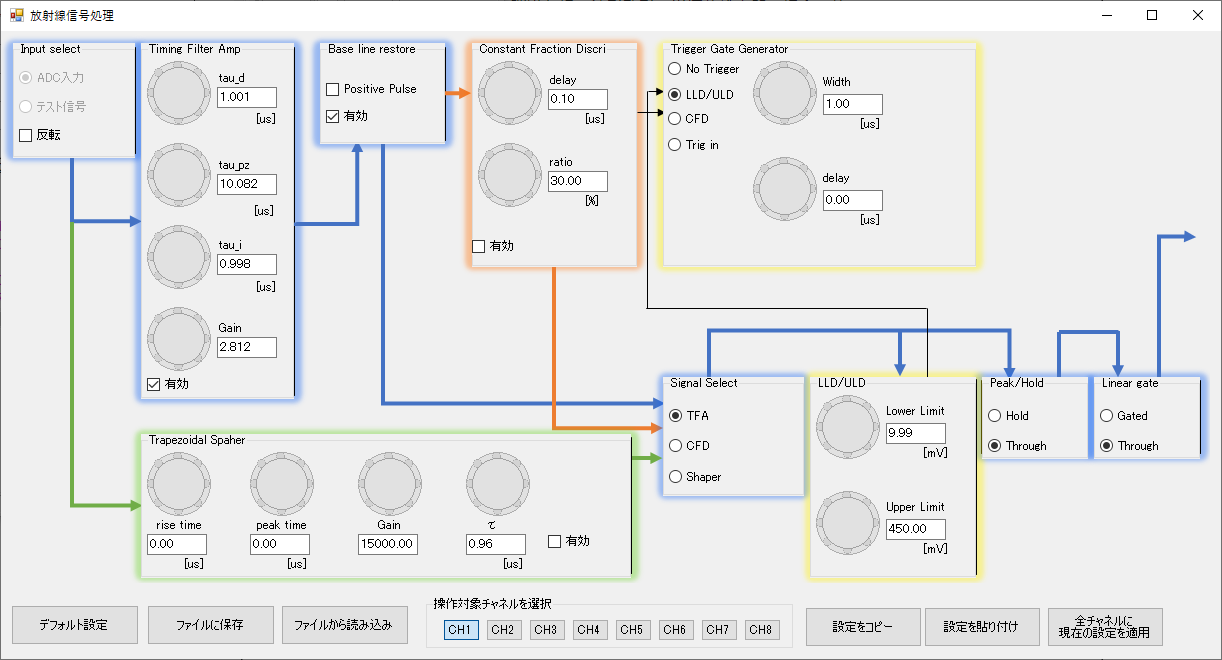

コントロールパネルが開きます。

青い経路はメインの信号経路を示しています。緑色はTrapezoidal Shaperを使う場合、オレンジはCFDを使う場合です。黄色はトリガ・ゲートを示します。

基本的にはチャネルを1つずつ選択してパラメータを調整していきます。どのチャネルを設定するかは、「捜査対象チャネルを選択」ボタンで切り替えます。

1つのチャネルのパラメータを設定したら、「設定をコピー」「設定を貼り付け」「全チャネルに現在の設定を適用」ボタンを使って他のチャネルに同じ設定をコピーすることができます。

設定をファイルに保存したり、ファイルから読み出したりすることもできます。

「デフォルト設定」を押すと、NaI用のデフォルト設定(τi=τd=1us、τpz=0.25us、Gain=2.828、BLR ON)になります。
